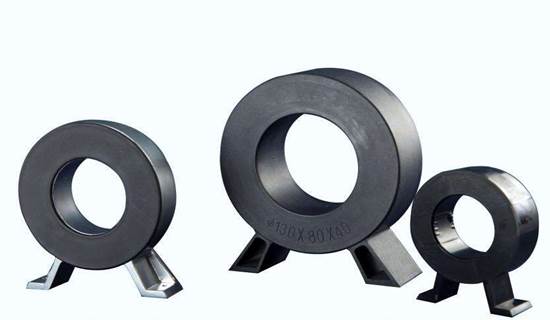

大功率高频开关电源变压器环形磁芯
纳米晶合金采用横磁热处理工艺，可获得低剩磁及恒导磁特性的铁芯。作为通讯设备电源。UPS电源、逆变焊机电源、等离子切割机等大功率高频开关电源变压器磁芯。性能指标基本磁性能参数纳米晶铁芯铁氧体铁芯饱和磁感应强度（T）1.250.5剩余磁感应强度（T）＜0.20.20磁导率（Gs/Oe）＞20,0002000饱和磁滞伸缩系数（λs）＜2×10...
立即咨询
产品介绍

纳米晶合金采用横磁热处理工艺，可获得低剩磁及恒导磁特性的铁芯。作为通讯设备电源。UPS电源、逆变焊机电源、等离子切割机等大功率高频开关电源变压器磁芯。

性能指标

基本磁性能参数

纳米晶铁芯

铁氧体铁芯

饱和磁感应强度（T）

1.25

0.5

剩余磁感应强度（T）

＜0.2

0.20

磁导率（Gs/Oe）

＞20,000

2000

饱和磁滞伸缩系数（λs）

＜2×10-6

4

铁损（20KHz/0.5T）（W/Kg）

＜25

—

铁损（50KHz/0.32T）（W/Kg）

＜35

—

矫顽力（A/m）

＜1.60

6

电阻率（uΩ.cm）

80

106

居里温度（℃）

570

＜200

叠片系数

0.75

—





性能特点

◆  高饱和磁感应强度，有效缩小器件体积，减轻器件质量；

◆  高导磁率低矫顽力，可减小漏电开关的动作电流；

◆  具有良好的过载能力，可耐大电流冲击、保证长期工作稳定性；

◆  损耗低，降低变压器的温升，提高变压器效率；

◆  优良的温度稳定性，可在-45℃—150℃下长时间运行。



应用领域

◆逆变焊机电源Inverter Welding machine power supply

◆X光电源、激光电源、通讯设备电源

◆UPS不间断电源和高频感应加热电源

◆变频调速电源

◆等离子切割机



规格参数

尺寸规格



产品牌号

铁芯尺寸（mm）

外形尺寸（mm）

有效截面积

（cm²）

磁路长度

  (cm)

重量

(g)

适用功率

  (KW)

OD

ID

HT

OD

ID

HT

Ac

   Lm

   W

   KW

NL-0005

50

32

20

54

28

24

1.35

12.87

125

1-1.5

NL-0009

64

40

20

66

37

23

1.77

16.3

215

2-3

NL-0013

70

40

25

73

37

28

2.42

17.3

310

3-4

NL-0016

75

50

25

78

47

28

2.13

19.6

312

3-4

NL-0018

80

50

25

82

46

23

2.65

20.4

400

4-5

NL-0019

80

40

30

83

37

33

4.50

18.8

625

5-6

NL-0021

100

50

25

105

45

44

4.69

23.56

805

8

NL-0023

100

60

20

105

56

23

2.88

25.1

540

5-6

NL-0026

105

60

30

110

57

25

5.11

25.9

957

8-10

NL-0028

110

60

25

115

55

30

4.37

26.69

907

6-9

NL-0031

120

70

20

125

67

25

3.5

29.8

856

7-9

NC-0033

120

70

30

125

67

35

5.4

29.8

1128

10-12

NC-0034

130

90

30

136

85

35

4.44

31.4

1132

10-12

以上为常用标准尺寸，可根据客户需求制作其他规格。护盒材质可为PBT、DMC、铸铝、不锈钢、树脂涂装。
