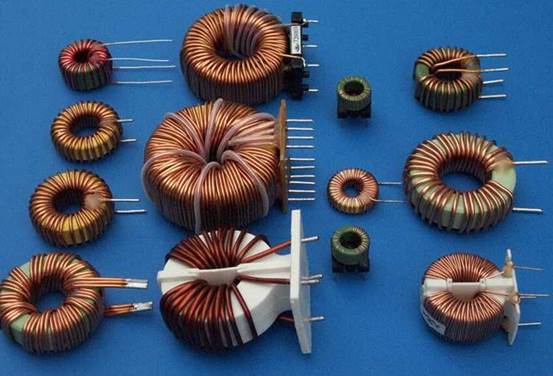

EMC共模电感用磁芯
共模电感是一个以纳米晶超薄带为磁芯的共模干扰仰制器件，它由两个尺寸相同，匝数相同的线圈对称地绕在同一个环形磁芯上，形成一个四端器件。用来仰制共模电磁干扰信号。性能指标基本磁性能参数参考值单位饱和磁感应强度（Bs）1.25T初始磁导率（ui）8.5×104Gs/Oe最大磁导率（Gs/Oe）20×104Gs/Oe饱和磁滞伸缩系数（L...
立即咨询
产品介绍

 共模电感是一个以纳米晶超薄带为磁芯的共模干扰仰制器件，它由两个尺寸相同，匝数相同的线圈对称地绕在同一个环形磁芯上，形成一个四端器件。用来仰制共模电磁干扰信号。

性能指标

基本磁性能参数

参考值

单位

饱和磁感应强度（Bs）

1.25

T

初始磁导率（ui）

8.5×104

Gs/Oe

最大磁导率（Gs/Oe）

20×104

Gs/Oe

饱和磁滞伸缩系数（Ls）

＜2×10-6

λs

铁损（20KHz/0.5T）（P）

＜25

W/Kg

铁损（100KHz/0.2T）（P）

＜70

W/Kg

矫顽力（Hc）

＜2

A/m

电阻率（δ）

≥130

uΩ.cm

居里温度（Tc）

570

℃

填充系数（k）

≥0.8

—

 性能特点

◆  高饱和磁感应强度，能够有效缩小器件体积；

◆  高磁导率、低矫顽力，提高器件效率；

◆  优良的频率特性和稳定的温度特性；

◆  磁滞伸缩系数小，噪音低。

应用领域

◆  EMC滤波器、变频器

◆  电焊机、电磁炉、光伏逆变

◆  代替硅钢片，作为电源输出滤波电感及电抗器；

  ◆  不间断电源。

规格参数

产品规格

产品牌号

铁芯尺寸（mm）

外形尺寸（mm）

有效截面积

（cm²）

磁路长度

(cm)

重量

(g)

单匝电感量

   （uh）

饱和电流

（A）

OD

ID

HT

OD

ID

HT

Ac

Lm

W

100kHz

100kHz

NC-L-002

16

10

6

18

8

8

0.13

4.1

4

6.5

1.6

NC-L-004

20

12

8

22

10

10

0.24

5.1

9

9.1

2.1

NC-L-005

25

16

10

28

14

12

0.36

6.4

17

12

2.5

NC-L-006

30

20

10

32

18

12

0.39

7.9

22

11.3

3.1

NC-L-007

30

20

15

33

18

18

0.57

7.9

33

19

1.2

NC-L-008

40

32

15

43

29

18

0.44

11.2

35

8.4

4.3

NC-L-010

45

32

15

47

30

18

0.71

12.1

62

12.8

4.6

NC-L-011

50

40

20

52

37

23

0.73

14.1

72

11.2

5.3

NC-L-017

63

50

20

65

46

28

0.95

17.8

121

10.4

8.7

NC-L-022

80

50

20

86

45

26

2.28

20.4

340

9.2

27.3

NC-L-025

80

63

20

83

60

23

1.24

22.5

205

5.6

8.5

NC-L-031

100

80

20

104

75

23

1.46

28.3

303

10

13.8

1.电感测试条件：100kHz；2耐热等级：B级（130℃）；3.额定电压250V AC ；4.绝缘耐压：AC2000V 60S； 5.绝缘电阻 DC500V 100MΩ以上

注:以上表格仅列出部分常用产品，如需其他规格尺寸请与我们联系。
